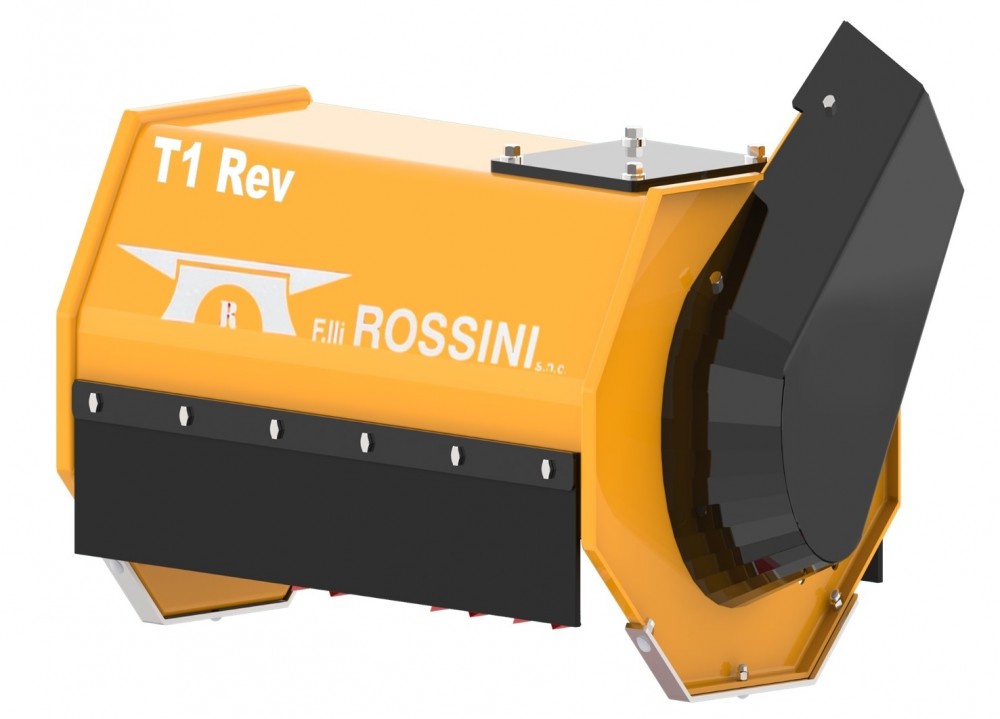

TESTATE TRINCIANTI MOD T1

TESTATE TRINCIANTI MOD T1 - F.lli Rossini & C  s.n.c.



La macchina è adatta ad eseguire lavori di decespugliazione su erba, canneto, cespugli di rovo e cespugli con vegetazione legnosa .

Per ottenerne un corretto utilizzo, è necessario disporre di un impianto di alimentazione di tipo prioritario in modo che la trinciatrice sia alimentata costantemente durante i movimenti dell’escavatore.



TUBAZIONI



Devono essere presenti due tubi (mandata e ritorno olio) ed un tubo di drenaggio:

Tutti e tre i tubi devono arrivare fino a 60-70 cm circa dal fondo del braccio.

E’ buona norma montare dei rubinetti al termine dei tubi, in modo da limitare le perdite d’olio durante le fasi di montaggio e smontaggio dei tubi.

Gli utensili originali sono frutto di attenta ricerca e lunga esperienza; sono costruiti con acciaio di alta qualità ed i particolari trattamenti termici cui sono sottoposti ne garantiscono un’alta tenacità ed un’ottima resistenza all’usura.

Le dimensioni e i pesi sono strettamente controllati: nel caso di una loro parziale o completa sostituzione il rotore non necessita di una nuova bilanciatura dinamica.

Utensili rotti o troppo usurati possono trasmetter vibrazioni alla macchina; in questo caso fermare immediatamente la lavorazione e riprenderla solo dopo aver sostituito gli utensili.

Se, dopo aver sostituito gli utensili, sono presenti ancora vibrazioni, è necessario procedere ad una nuova equilibratura dinamica del rotore.

La vite di fissaggio, in acciaio di classe di resistenza 10.9 (UNI 3740), garantisce un sicuro ancoraggio ed una durata conforme a quella degli utensili.



Caratteristiche tecniche e dotazione standard



- Trasmissione diretta.

- Cofanatura interna a doppia cassa con intercapedine.

- Trinciatrice simmetrica per un taglio più veloce con la rotazione

dell'escavatore.

- Bocche d'ingresso e d'uscita completamente identiche.

- Protezione carter motore.

- Rotore a 4 file a coltelli.

- Supporti rotore interni con labirinto per la protezione dei cuscinetti

dalle impurità.

- Cuscinetti rotore a doppia corona di sfere orientabili di prima qualità.

- Blocco valvole comprensivo di valvola prioritaria per

regolazione della portata olio, antiurto (valvola di max pressione), an

ti-cavitazione.

- Motore ad ingranaggi.

- Protezioni antinfortunistiche in gomma a norma CE.

TECHNICAL FEATURES AND STANDARD EQUIPMENT

- Direct transmission.

- Internally reinforced with double metal sheet.

- Shearing symmetric head, for a faster cut with the rotation of the

excavator.

- Input and output mouths completely identical.

- Protective cover for motor.

- 4 Lines Rotor with austempered blade M1F.

- Inside rotor supports with "labyrinth" for the protection of the

bearings from the impurities.

- Double row spherical adjustable bearings of 1st quality.

- Valves block complete with priority valve for

adjusting oil flow, anti-shock valve (pressure relief valve),

anti-cavitation.

- Gear motor.

Accident prevention rubber protections according to EC directi

ves.

1 - Attacco sella a perni.

2 - Kit tubi Lg. 2 metri.

3 - Protezione a catene anteriore e posteriore.

4 - Rullo di appoggio.

5 - Supporto autolivellante (+30kg).

6 - Detrazione blocco valvole, solo anticavitazione.

ACCESSORIES

1 - Mounting hitch & pins.

2- Hoses kit Lg. 2 meters.

3 - Front, back chain protection.

4-Feeler roller.

5-Self-levelling support(+30kg).

6 - Valves block deduction, only anticavitation.





Testata T1 Rev

Modello

Model

Ton

Peso

Weight

Kg

Oil

L/Min

Bar

min - max

Trasmissione

Transmission

Rotore

Rotor

Martelli

Hammers

T1 60 Rev  1.2 - 2.5 70 20 - 30 170 - 220

Diretta

Direct

4 File

4 Lines

12
T1 80 Rev 1.2 - 2.5 80 20 - 30 170 - 220

Diretta

Direct

4File

4 Lines

16
